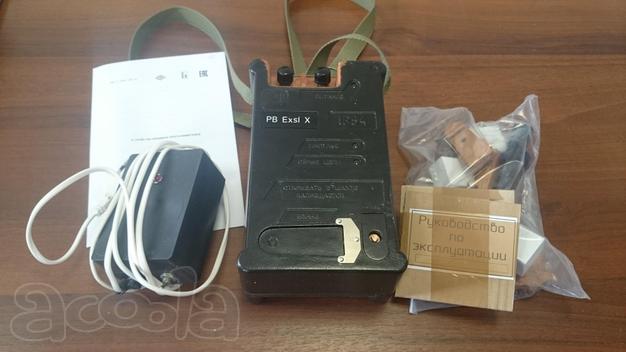

ЖЗ2460 Программируемое взрывное устройство.
1. НАЗНАЧЕНИЕ
Устройство взрывное программируемое ЖЗ 2460 предназначено для автоматической выдачи импульса тока постоянной величины для инициирования электро-детонаторов (ЭД) нормальной и пониженной чувствительности с предварительным непрерывным контролем сопротивления взрывной цепи в шахтах, опасных по газу или пыли.
К устройству прилагается зарядное устройство, предназначенное для заряда блока питания.
Условия эксплуатации: температура окружающего воздуха - от 5 до 35° С, верхнее значение относительной влажности-100% при температуре 35°С.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Максимальное количество инициируемых электродетонаторов:
последовательно соединенных нормальной чувствительности - 200 шт. (первый режим эксплуатации) ;
последовательно соединенных нормальной чувствительности в обводненных забоях - 100 шт. (второй режим эксплуатации) ;
нормальной чувствительности, соединенных двумя параллельными ветвями с одинаковым количеством последовательно соеди¬ненных электродетонаторов в каждой ветви в обводненных забоях - 200 шт. (третий режим эксплуатации) ;
последовательно соединенных электродетонаторов пониженной чувствительности ЭДКЗ-ПК. - 150 шт. (четвёртый режим эксплуатации) .
2.2. Время с момента установки ключа в положение ВЗРЫВ
до момента выдачи импульса тока во взрывную цепь не более 15с.
УСТРОЙСТВО ВЗРЫВНОЕ МАЛОГАБАРИТНОЕ
ЖЗ 2462 (ЖЗ 2462П)
Устройство взрывное ЖЗ2462 (ЖЗ2462П) предназначено для инициирования электродетонаторов в шахтах, опасных по газу и пыли (в том числе в обводненных забоях), и на открытых разработках.
Устройство обеспечивает автоматическую выдачу импульса тока постоянной величины с предварительным непрерывным контролем сопротивления взрывной цепи, применяется для инициирования электродетонаторов нормальной и пониженной чувствительности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Уровень взрывозащиты РВ Exd[ia]I X
Степень защиты от внешних воздействий IP54
Максимальное количество инициируемых
последовательно - соединенных электродетонаторов
нормальной чувствительности 100 шт.
Величина импульса тока 3 - 8 А2 мс для ЖЗ2462
10-12 А2 мс для ЖЗ2462П
Значение сопротивления взрывной цепи, начиная
с которого выдается сигнал ОБРЫВ ЦЕПИ (340 ± 40) Ом для ЖЗ2462,
(160 ± 20) Ом для ЖЗ2462П
Максимальное амплитудное значение
напряжения импульса тока 750 В
Длительность импульса тока не более 3 мс
Источник питания - встроенная батарея из двух
литиевых элементов с длительным сроком
сохранности заряда
Напряжение питания 6,0 - 4,5 В
Количество циклов инициирования от
свежеизготовленной батареи питания не менее 800
Габаритные размеры 160х132х60 мм
Масса 1,0 кг
Условия эксплуатации:
температура окружающей среды от минус 30 до 35 °С
относительная влажность окружающего воздуха до 100 % (при температуре 35 °С)
