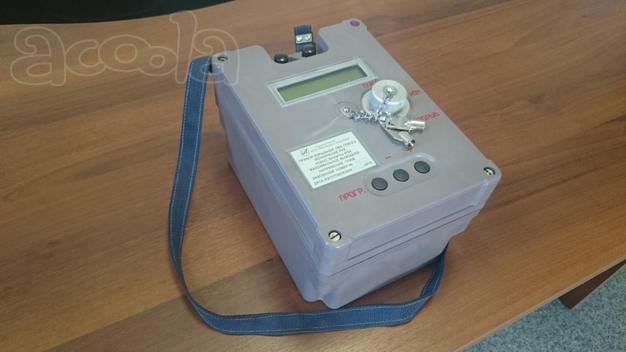

Прибор взрывной ПВ 3-1700-2,3 предназначен для выдачи импульса тока заданной величины с целью инициирования электродетонаторов нормальной и низкой чувствительности по одному или в группе (при последовательном и последовательно-параллельном соединении взрывной цепи) и для измерения сопротивления взрывной цепи при проведении взрывных работ в шахтах и рудниках, не опасных по газу или пыли, а также на открытых горных работах, в строительстве, в промышленности (сварка, штамповка взрывом и др.) и в лабораторных исследованиях.
Прибор предназначен для эксплуатации при следующих условиях:
• температура окружающей среды от плюс 40°С до минус 20°С,
• атмосферное давление от 86,7кПа (650 мм рт. ст) до 106,7кПа (800мм рт. ст),
• относительная влажность окружающего воздуха (при температуре 25°С) до 98 %.
Прибор имеет исполнение рудничное нормальное - РН2.
Степень защиты от внешних воздействий - IP54.
Вид климатического исполнения - УХЛ5.
Основные параметры и характеристики:
• Гарантийный ток срабатывания - от 0,5 до 9,9 А.
• Максимальное выходное импульсное напряжение не менее 1700 В ± 5%.
• Ёмкость накопительного конденсатора - 40 мкФ ± 10%.
• Время заряда накопительного конденсатора - не более 10 с.
• Время разряда накопительного конденсатора до напряжения 3 В после выдачи взрывного импульса - не более 4 с.
• Величина измерительного тока, протекающего по взрывной цепи - не более 6,5мА ± 10%.
• Питание прибора - от находящейся внутри аккумуляторной батареи TD-2,4 с номинальным напряжением 12 В и ёмкостью 2,3 Ач.
• Количество циклов «заряд-разряд» накопительного конденсатора при полной зарядке аккумулятора - не менее 100 при температуре (25±15) °С.
• Измерение и отображение на дисплее величины сопротивления взрывной цепи от 1 до 2000 Ом.
• Интенсивность работы - 10 циклов «заряд-разряд» с интервалом в 1 минуту.
• Инициирует до 800 электродетонаторов в за- висимости от их электрического сопротивления.
Габаритные размеры прибора, не более: длина 270 мм, ширина 180 мм, высота 150 мм. Корпус изготовлен из трудногорючего материала. Масса прибора - не более 4,5 кг. Прибор обеспечивает самоконтроль работоспособности.
