Общие сведения конструкции линии
1．Механический разматыватель
Предназначен для непрерывной подачи ленты из рулона в прокатный стан. Внутренний диаметр рулона, 508мм, Осевая нагрузка 3т.
2. Плита введения металла
Поствим оцинкованную сталь на эту плиту для обработки, чтобы обеспечивали готовый профнастил был роный, параллельный и одинаковый.
3. Стан профилегибочный
Предназначен для последовательного гиба и формовки полосы проката до требуемой конфигурации профиля. На раме прокатного стана установлены формующие клети, ножницы гильотины профильные, направляющее заправочное устройство, электропривод.
Привод ролформинга: электро-механический
Количество клетей: 10 клетей
Материал клетей: Cr12
Диаметр валы: 45 мм
Материал валы стали: 45# сталь
Портальная рама 25 мм
Скорость профилегибочних профилей: 30 m/min
Установленная мощность: 4.0кВт
Серводвигатель мощность: 1.5кВт
Гильотина интегрирована в раму ролформинга
Панель управления с сенсорным дисплеем

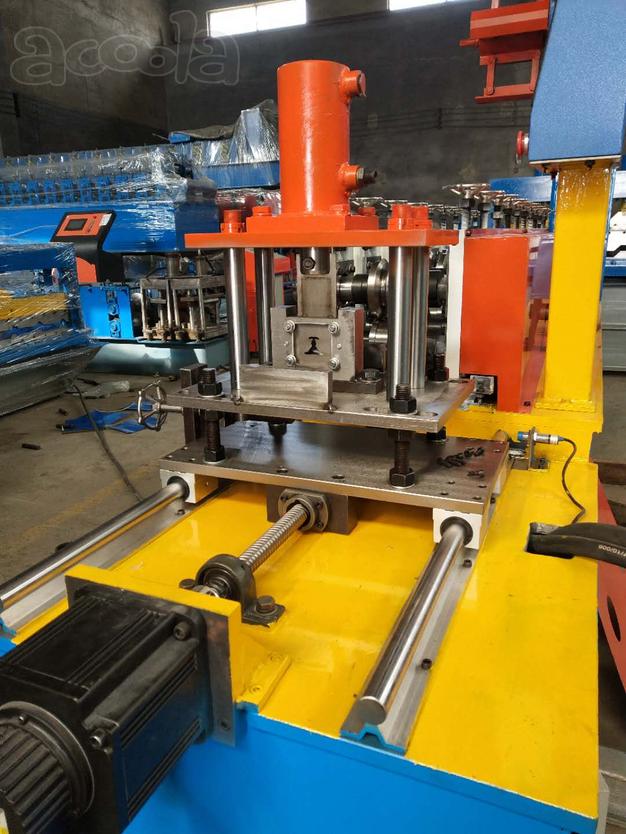

4. Отрезное устройство (автоматическое)
Установлены на раме прокатного стана. Фигурный нож обеспечивает качественную отрезку профиля необходимой длины.
Это устройсиво входит ножа 1шт.
Материал из Cr12
Серво нон-стоп резки
5. Система гидравлического пресса
Применение топливный насос зубчатки в управлении， введение гидросмесь в гидроцилиндр системы отрезного устройства для привода отрезного устройства к резке металла.
6. Система автоматического управления (САУ)
- обеспечивает плавный пуск-стоп линии (пуск линии без рывков
- нет пробуксовки прокатного стана, отсутствует резкое натяжения цепей;
- отсутствуют пусковые токи, вызывающие поломки электрической схемы) ;
- обеспечивает долговечность эксплуатации (щадящий режим) ;
- увеличение производительности и улучшение качества выпускаемой продукции (отсутствие человеческого фактора) ;
- обеспечивает точность реза по длине +1мм на 6м профиля;
- Меню на русский английский и китайский язык
7. Счётчик
Счётчик считает отработанную длину профнастила и ИНПч.
8. Приемный штабелёр
Предназначен для приёма мерно - нарезанных листов профнастила из ножниц прокатного стана и формирования пачек готового профиля. Длина штабелёра - 3 метра.
9. Пресс
Автоподача (Сервомотор) *1
Штамп*1
Пресс 25 тонн
